電磁鋼帯ＪＩＳ規格

◇ 方向性けい素鋼帯　【JIS C 2553】2000年改正から引用

        種　 類　　　

     呼称厚さ

      (ｍｍ)

   密　度＜1＞

  (kg／dm3)

 鉄損＜2＞W17/50

(W／kg)

磁束密度＜3＞B8

(T)

23R085
 0.23
 7.65
 0.85以下
 1.85以上
23R090
 0.90以下
 1.85以上
23P090
 0.90以下
 1.85以上
23P095
 0.95以下
 1.85以上
23P100
 1.00以下
 1.85以上
23G110
 1.10以下
 1.78以上
27R090
 0.27
 0.90以下
 1.85以上
27R095
 0.95以下
 1.85以上
27P100
 1.00以下
 1.88以上
27P110
 1.10以下
 1.85以上
27G120
 1.20以下
 1.78以上
27G130
 1.30以下
 1.78以上
30P105
 0.30
 1.05以下
 1.88以上
30P110
 1.10以下
 1.88以上
30P120
 1.20以下
 1.85以上
30G130
 1.30以下
 1.78以上
30G140
 1.40以下
 1.78以上
35P115
 0.35
 1.15以下
 1.88以上
35P125
 1.25以下
 1.88以上
35P135
 1.35以下
 1.88以上
35G145 1.45以下
 1.78以上
35G155
 1.55以下
 1.78以上


　注記 ＜1＞密度は試験片の断面積を計算するのに用いる。

          ＜2＞鉄損のW17/50は周波数50Ｈｚ、 最大磁束密度1.7T の 時の鉄損を示す。

          ＜3＞磁束密度のB8は、磁力化800A/mにおける磁束密度を示す。

◇ 無方向性電磁鋼帯　【JIS C 2552】2000年改正から引用

        種　 類　　　

     呼称厚さ

      (ｍｍ)

   密　度＜1＞

  (kg／dm3)

 鉄損＜2＞W15/50

(W／kg)

磁束密度＜3＞B50

(T)

35A210 0.35 7.60 2.10以下 1.60以上
35A230 7.60 2.30以下 1.60以上
35A250 7.60 2.50以下 1.60以上
35A270 7.65 2.70以下 1.60以上
35A300 7.65 3.00以下 1.60以上
35A360 7.65 3.60以下 1.61以上
35A440 7.70 4.40以下 1.64以上
50A230 0.50 7.60 2.30以下 1.60以上

50A250

7.60 2.50以下 1.60以上
50A270 7.60 2.70以下 1.60以上
50A290 7.60 2.90以下 1.60以上
50A310 7.65 3.10以下 1.60以上
50A350 7.65 3.50以下 1.60以上
50A400 7.65 4.00以下 1.61以上
50A470 7.70 4.70以下 1.62以上
50A600 7.75 6.00以下 1.65以上
50A700 7.80 7.00以下 1.68以上
50A800 7.80 8.00以下 1.68以上
50A1000 7.85 10.00以下 1.69以上
50A1300 7.85 13.00以下 1.69以上
65A800 0.65 7.80 8.00以下 1.66以上
65A1000 7.80 10.00以下 1.68以上
65A1300 7.85 13.00以下 1.69以上
65A1600 7.85 16.00以下 1.69以上



　注記 ＜1＞密度は試験片の断面積を計算するのに用いる。

          ＜2＞鉄損のW15/50は周波数50Ｈｚ最大磁束密度1.5T の 時の鉄損を示す。

          ＜3＞磁束密度のB50は、磁力化5000A/mにおける磁束密度を示す。

ＥＩコア各種寸法

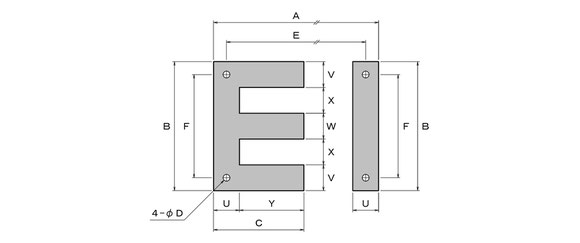

◇ 標準ＥＩ CORE 寸法表　＜mm size＞

備考　ITME名称＜A＞表示は穴無し、＜B＞表示は穴有り。＜W＞表示はEE型が可能。　　　単位（ｍｍ)

ITEM A B C D E F U V W X Y
EI-14 10.5 14 8.75 ー ー ー 1.75 1.75 3.5 3.5 7
EI-16 14 16 12 ー ー ー 2 2 4 4 10
EI-19 15 19 12.5 ー ー ー 2.5 2.5 5 4.5 10
EI-24 18 24 15 ー ー ー 3 3 6 6 12
EI-28 25 28 21 ー ー ー 4 4 8 6 17
EI-35 29.5 35 24.5 ー ー ー 5 5 9.6 7.7 19.5
EI-41 33 41 27 ー ー ー 6 6 13 8 21
EI-48 40 48 32 ー ー ー 8 8 16 8 24
EI-54 45 54 36 ー ー ー 9 9 18 9 27
EI-57A 47.5 57 38 ー ー ー 9.5 9.5 19 9.5 28.5
EI-57B 47.5 57 38 4 38 48 9.5 9.5 19 9.5 28.5
EI-60A 50 60 40 ー ー ー 10 10 20 10 30
EI-60B 50 60 40 3.5 40 50 10 10 20 10 30
EI-64A 56 64 44 ー ー ー 12 10 20 12 32
EI-64B 56 64 44 4 44 56 12 10 20 12 32
EI-66A 55 66 44 ー ー ー 11 11 22 11 33
EI-66B 55 66 44 4 44 56 11 11 22 11 33
EI-74 65 74 51 4 51 64 14 11.5 23 14 37
EI-76.2 63.5 76.2 50.8 5 50.8 64 12.7 12.7 25.4 12.7 38.1
EI-78 65 78 52 5 52 65 13 13 26 13 39
EI-78W 66 78 54 5 54 66 12 12 24 15 42
EI-83 72.5 83 57 5 57 71 15.5 13 26 15.5 41.5
EI-85W 72 85 59 5.5 59 72 13 13 26 16.5 46
EI-85.8 71.5 85.8 57.2 5 57.2 71 14.3 14.3 28.6 14.3 42.9
EI-93 81.5 93 64 6 64 79 17.5 14.5 29 17.5 46.5
EI-95 82.5 95 65 6 65 80 17.5 15 30 17.5 47.5
EI-96 80 96 64 6 64 79 16 16 32 16 48
EI-102 89 102 70 6 70 87 19 16 32 19 51
EI-105 87.5 105 70 6 70 87 17.5 17.5 35 17.5 52.5
EI-108 90 108 72 6 72 90 18 18 36 18 54
EI-111 96.5 111 76 7 76 95 20.5 17.5 35 20.5 55.5
EI-114 95 114 76 7 76 95 19 19 38 19 57
EI-120 100 120 80 7 80 100 20 20 40 20 60
EI-128 104 128 84.5 6 84.5 108 19.5 19.5 38  25.5 65
EI-130 113 130 89 7 89 111 24 20.5 41 24 65
EI-133.2 111 133.2 88.8 7 88.8 111 22.2 22.2 44.4 22.2 66.6
EI-146 120 146 98 6 98 124 22 22 44 29 76
EI-149 129.5 149 102 8 102 127 27.5 23.5 47 27.5 74.5
EI-150 125 150 100 8 100 125 25 25 50 25 75
EI-150T 127 150 101 7 107 130 26 26 46 26 75
EI-152.4 127 152.4 101.6 8 101.6 127 25.4 25.4 50.8 25.4 76.2
EI-165 136 165 114 8 114 143 22 22 43 39 92
EI-167 144.5 167 114 8 114 143 30.5 26.5 53 30.5 83.5
EI-171 142.5 171 114 8 114 143 28.5 28.5 57 28.5 85.5
EI-178 143 178 116 7 116 151 27 27 54 35 89
EI-180 154 180 126 7 126 152 28 28 56 34 96
EI-192 160 192 128 8 128 160 32 32 56 36 96
EI-200 180 200 150 9 150 170 30 30 60 40 120
EI-218 199 218 164 11 164 183 35 35 70 39 129
EI-250 209 250 167 12 167 208 42 42 82 42 125
 ITEM A B C D E F U V W X Y

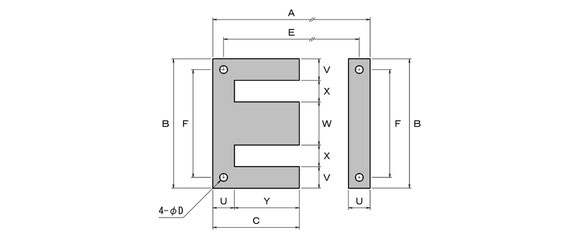

◇ ３相型 ＥＩ CORE 寸法表　＜ｍｍ size＞

備考　ITEM＜数字＞は＜W＞寸法を表示。　　　　　　　　　　　　　　　　　　　　　　　単位（ｍｍ)

ITEM A B C D E F U V W X Y
３相‐60B 330 300 270 12 270 240 60 60 60 60 210
３相‐60C  260 280 200 11 200 220 60 60 60 50 140

３相‐50A

245 250 195 10 195 200 50 50 50 50 145

３相‐50B

275 250 225 12 225 200 50 50 50 50 175
３相‐50C 220 230 170 10 170 180 50 50 50 40 120
３相‐50D 260 230 210 10 210 180 50 50 50 40 160
３相‐50E 320 230 270 10 270 180 50 50 50 40 220
３相‐50F 225 250 175 12 175 200 50 50 50 50 125
３相‐50G 260 260 205 11 210 210 55 50 50 55 150
３相‐42A 204 210 162 8.5 162 168 42 42 42 42 120
３相‐42B 230 210 188 10 188 168 42 42 42 42 146
３相‐40A 180 200 140 10 140 160 40 40 40 40 100
３相‐38 171 190 133 8.5 133 152 38 38 38 38 95
３相‐32 144 160 112 8 112 128 32 32 32 32 80
３相‐30 150 180 120 9 120 150 30 30 30 45 90
３相‐27 134 141 107 8 107 114 27 27 27 30 80
３相‐24 104 122 80 7 80 98 24 24 24 25 56
３相‐22 110 122 88 6 88 100 22 22 22 28 66
３相‐20 80 100 60 7 60 80 20 20 20 20 40
３相‐20B 90 100 70 7 70 80 20 20 20 20 50
３相‐18 80 98 62 6 62 80 18 18 18 22 44
３相‐17 82 85 65 5 65 68 17 17 17 17 48
３相‐13 58 70 45 4.5 45 57 13 13 13 15.5 32

◇ ３相型 ＥＩ CORE 寸法表　＜ｍｍ size＞

備考　ITEM＜数字＞は＜W＞寸法を表示。　　　　　　　　　　　　　　　　　　　　　　　単位（ｍｍ)

ITEM A B C D E G U V W X Y
３相‐100 450 500 350 19 350 200 100 100 100 100 250
３相-80 360 400 280 19 290 160 80 80 80 80 200
３相-60A 270 300 210 16 220 120 60 60 60 60 150
３相-50H 250 250 200 11 200 100 50 50 50 50 150
３相-40B 200 200 160 11 160 80 40 40 40 40 120

◇ 標準 ＥＩ CORE 寸法表　＜inch size＞

備考　ITEM＜数字＞は＜W＞寸法を表示。＜Ｒ＞はMAX0.035inch。　　   単位　上段(inch)　下段(mm)

ITEM A B C D E F U V W X Y
EI-50 1.311 1.625 1.063 ー  ー  ー  0.248 0.250 0.500 0.313 0.815
33.30 41.28 27.00 6.300 6.350 12.70 7.940 20.70
EI-75 1.875 2.250 1.500 ー ー ー  0.375 0.375 0.750 0.375

1.125

47.63 57.15 38.10 9.525 9.525 19.05 9.525 28.58
EI-87

2.187

2.625

1.750

0.156

1.750

2.187 0.437 0.437 0.875 0.437

1.312

55.56

66.67

44.45

3.969

44.45

55.56

11.11

11.11

22.22

11.11

33.34

EI-100

2.500

3.000

2.000

0.219

2.000

2.500

0.500

0.500

1.000

0.500

1.500

63.50

76.20

50.80

5.556

50.80

63.50

12.70

12.70

25.40

12.70

38.10

EI-112 2.812

3.375

2.250 0.219 2.250 2.812 0.563 0.563 1.125 0.563 1.688
71.44

85.73

57.15 5.556 57.15 71.44 14.29 14.29 28.57 14.29 42.86
EI-125 3.125

3.750

2.500 0.219 2.500 3.125 0.625 0.625 1.250 0.625 1.875
79.37

95.25

63.50 5.556 63.50 79.37 15.87 15.87 31.75 15.87 47.62
EI-137 3.436

4.125

2.75 0.219 2.749 3.437 0.687 0.687 1.374 0.687 2.062
87.25

104.76

69.84 5.556 69.84 87.3 17.46 17.46 34.92 17.46 52.38
EI-150 3.750

4.500

3.000 0.219 3.000 3.750 0.750 0.750 1.500 0.750 2.250
95.25

114.3

76.20 5.556 76.20 95.25 19.05 19.05 38.10 19.05 57.15
EI-175 4.375

5.250

3.500 0.281 3.500 4.375 0.875 0.875 1.750 0.875 2.625
111.12 133.4 88.90 7.137 88.90 111.1 22.22 22.22 44.44 22.22 66.67
EI-200 5.000

6.000

4.000 0.281 4.000 5.000 1.000 1.000 2.000 1.000  3.000
127.0

152.4

101.6 7.144 101.6 127.0 25.40 25.40 50.80 25.40 76.20
EI-212 5.312 6.375 4.250

0.328

4.250 5.312 1.062 1.062 2.122 1.062 3.187
134.9 161.92 107.95 8.334 107.9 134.9 26.98 26.98 53.97 26.98 80.96

◇ 標準 ＥＩ CORE 寸法表　＜inch size＞

備考　ITEM＜数字＞は＜W＞寸法を表示。＜R＞はMAX0.035inch。　　　単位　上段(inch)　下段(mm)

ITEM A B C D E F U V W X Y
EI-225 5.625 6.750 4.500 0.312 5.00 6.125 1.125 1.125 2.250 1.125 3.375
142.9 171.5 114.3 7.925 127.0 155.6 28.58 28.58 57.15 28.58 85.73
EI-250 6.250 7.500 5.000 0.375 5.500 6.750 1.250 1.250 2.500 1.250 3.750
158.8 190.5 127.0 9.525 139.7 171.5 31.75 31.75 63.50 31.75 95.25
EI-287 7.187 8.625 5.750 0.375 6.375 7.812 1.437 1.437 2.875 1.437 4.312
182.5 219.1 146.1 9.525 161.9 198.4 36.51 36.51 73.02 36.51 109.5
EI-300

7.500

9.000

6.000

0.375

6.750

8.250

1.500

1.500

3.000

1.500

4.500

190.5

228.6

152.4

9.525

171.5

209.6

38.10

38.10

76.20

38.10

114.3

EI-375

9.375

11.25

7.500

0.438

8.375

10.25

1.875

1.875

3.750

1.875

5.625

238.1

285.8

190.5

11.13

212.7

260.4

47.63

47.63

95.25

47.63

142.9

EI-400 10.00

12.00

8.000 0.406 9.125 11.125 2.000 2.000 4.000 2.000 6.000
254.0

304.8

203.2 10.31 231.8 282.6 50.80 50.80 101.6 50.80 152.4
EI-500 12.50

15.00

10.00 0.547 11.37 13.88 2.500 2.500 5.000 2.500 7.500
317.5

381.0

254.0 13.89 288.9 352.4 63.50 63.50 127.0 63.50 190.5

◇ 標準 ＥＩ CORE 寸法表　＜inch size＞

備考　ITEM ＜数字＞は＜W＞寸法を表示。＜R＞はMAX0.035inch。　　 単位　上段(inch)　下段(ｍｍ)

ITEM A B C D E F U V W X Y
EI-225

5.625

6.750

4.500

0.310

5.00

6.125

1.125

1.125

2.250

1.125

3.375

142.9

171.5

114.3

7.925

127.0

155.6

28.58

28.58

57.15

28.58

85.73

EI-250

6.250

7.500

5.000

0.375

5.500

6.750

1.250

1.250

2.500

1.250

3.750

158.8

190.5

127.0

9.525

139.7

171.5

31.75

31.75

63.50

31.75

95.25

EI-300 7.500

9.000

6.000 0.375 6.750 8.250 1.500 1.500 3.000 1.500 4.500
190.5

228.6

152.4 9.525 171.5 209.6 38.10 38.10 76.20 38.10 114.3
EI-400 10.00

12.00

8.000 0.406 9.124 11.13 2.000 2.000 4.000 2.000 6.000

254.0

304.8

203.2 10.31 231.8 282.6 50.80 50.80 101.6 50.80 152.4
EI-500 12.50

15.00

10.00 0.547 11.37 13.88 2.500 2.500 5.000 2.500 7.500
317.5

381.0

254.0 13.89 288.9 352.4 63.50 63.50 127.0 63.50 190.5

◇ ３相型 ＥＩ CORE 寸法表　＜inch size＞

ITEM＜数字＞は＜W＞寸法を表示。　　　　　　　　　　　　　　　　　  単位　上段(inch)　下段(ｍｍ)

ITEM A B C D E G U V W X Y
EI-3P180

8.100

9.000

6.300

0.344

6.300

 3.600

1.800

1.800

 1.800

1.800

4.500

205.74

228.6

160.02

8.740

160.0

91.44

45.72

45.72

45.72

45.72

114.3

EI-3P240

10.80

12.00

8.400

0.406

8.400

 4.800

2.400

2.400

2.400

2.400

6.000

274.32

304.8

213.4

10.32

213.4

121.9

60.96

60.96

60.96

60.96

152.4
